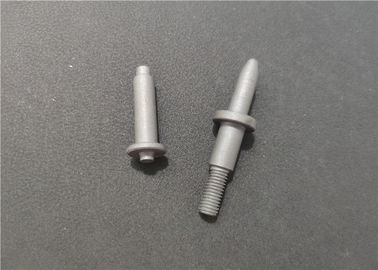

自動自動車生産ラインで使用される特別なサイズのKCFガイド ピン
1 . 記述:
KCFのガイド ピンおよびKCFの袖は数十年の間抵抗溶接の塗布で使用された。KCFはコーティング、それである実際の材料ではない。KCFの合金はアルミニウムChromeおよび他の特別な要素を加えるフェライトのステンレス製の合金である。KCF材料があるとき特別な高温プロセスによって扱われる熱は-表面にアルミニウム来、酸素と表面の絶縁された皮を作成するアルミニウム酸化物を形作るために結合する。このプロセスは同じすべて材料であるので強くピンおよび袖非常に、絶縁された表面をさせる。KCFのピン/袖の表面は厚い20-30マイクロメートルである。
特別なspecsを必要とすれば、顧客用を発注するため歓迎された。
指定は一定した改善による変更に応じて予告なしにある。
2 . KCFガイドの袖の技術仕様
Pin材料:KCF、AL2O3、ZrO2、Si3N4、陶磁器、ステンレス鋼等。
KCFは直径をピンで止める:M4、M5、M6、M8、M10、M12…
適用:KCFガイドの袖はプロジェクション溶接、ナットの溶接、スタッド溶接で広く利用されている
3. KCFの標準的なピン
| B | C | D | E | F | G | L | Q | R | ||
| KCF-M4- （B） | 3.2 | 4~7 | 10 | 5 | 2 | 22 | 4 | 31 | 2.5 | 9 |
| KCF-M5- （B） | 4.1 | 5~8 | 10 | 6 | 2.5 | 22 | 4 | 32 | 3 | 13.3 |
| KCF-M6- （B） | 4.9 | 6~9 | 10 | 7 | 2.5 | 22 | 3 | 32 | 3.5 | 15.5 |
| KCF-M8- （B） | 6.8 | 8~11 | 12 | 8 | 3 | 23 | 3 | 34 | 5 | 17.5 |
| KCF-M10- （B） | 8.5 | 10~13 | 15 | 10 | 3.5 | 24 | 3 | 37 | 7 | 30.5 |
| KCF-M7/16- （B） | 9.7 | 11~14 | 16 | 12 | 4 | 24 | 3 | 39 | 8 | 37.5 |
| KCF-12- （B） | 10.4 | 12~15 | 16 | 12 | 4 | 24 | 3 | 39 | 9 | 41 |
4.More映像
