利点の価格の押出機を混合する対ねじのための完全なねじシャフトおよびねじ要素
1. 記述
区分の設計耐久力のある材料の対ねじ押出機の交換部品
モジュラー主義で造られるねじ練るブロックはねじのさまざまなL/Dの比率が別の材料に適するために変わるように容易にする。
W6Mo5Cr4V2 （それは一種の高速余りに鋼鉄である）から成っているねじ部品はねじ要素の硬度HRC58-62およびプロセス条件に従って変われる。
100%の内部スプラインはスプラインのプラグ・ゲージと部品の互換性を保障するために点検される。
私達の対ねじ押出機の要素すべては熱処理の後でひくCNCによって終わる。このシリーズの表面の粗さは完全に部品の質の熱処理の変形の影響を除去するRa0.8よりより少なくある。
| コード | 製品コード | Materislの合金 | HRC | 耐食性 |
| BLM-02 | ニッケルの基礎合金 | 52-56 | 8 | |
| B | BLM-03 | ニッケルの基礎合金
|
52-56 | 9 |
| C | BLM-04 | ニッケルの基礎合金 | 40-45 | 8 |
| D | BLM-05 | ニッケルの基礎炭化タングステンの合金 | 56-60 | 8 |
2。対ねじ押出機ねじ要素変数:
|
モデル |
ねじ主要な直径（D/mm） | ねじマイナーな直径（d/mm） | D/d | 中心間距離（mm） |
| BM-20 | 21.7 | 14 | 1.55 | 18 |
| BM-25 | 25 | 16.1 | 1.55 | 21.2 |
| BM-35 | 35.6 | 23.6 | 1.51 | 30 |
| BM-50 | 50.5 | 32.5 | 1.55 | 42 |
| BM-52 | 51.4 | 33.8 | 1.52 | 43 |
| BM-60 | 59.6 | 43.8 | 1.37 | 52 |
| BM-65 | 62.4 | 40.5 | 1.54 | 52 |
| BM-68 | 69 | 49 | 1.40 | 60 |
| BM-70 | 70.6 | 47.4 | 1.49 | 60 |
| BM-75 | 71 | 47 | 1.51 | 60 |
3.モジュラー主義の設計は新しい部品使用の間に身に着けていたらねじ要素を取り替えることができる作る。
材料:良質の高速工具鋼、W6Mo5Cr4V2
全硬度:HRC58-60
ネジ式:妨害

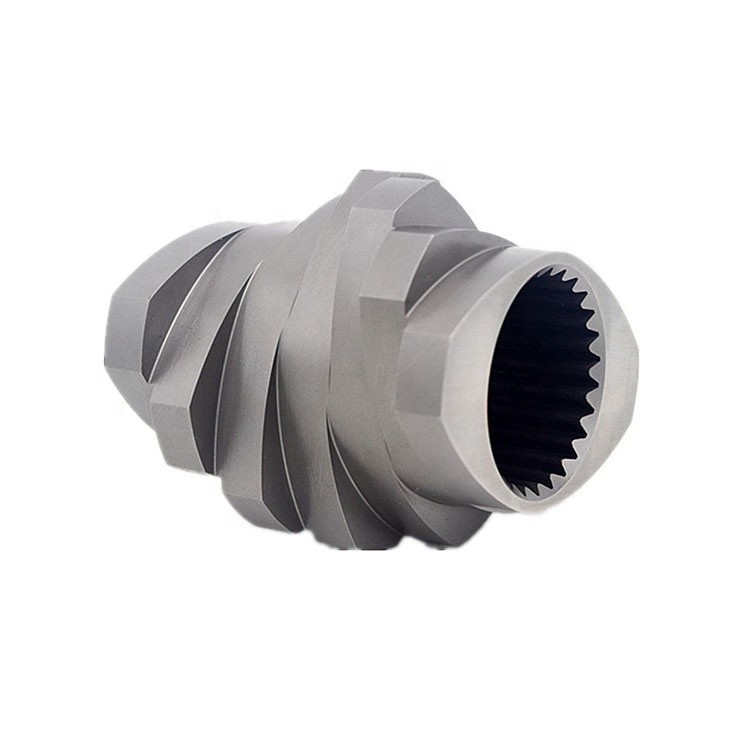

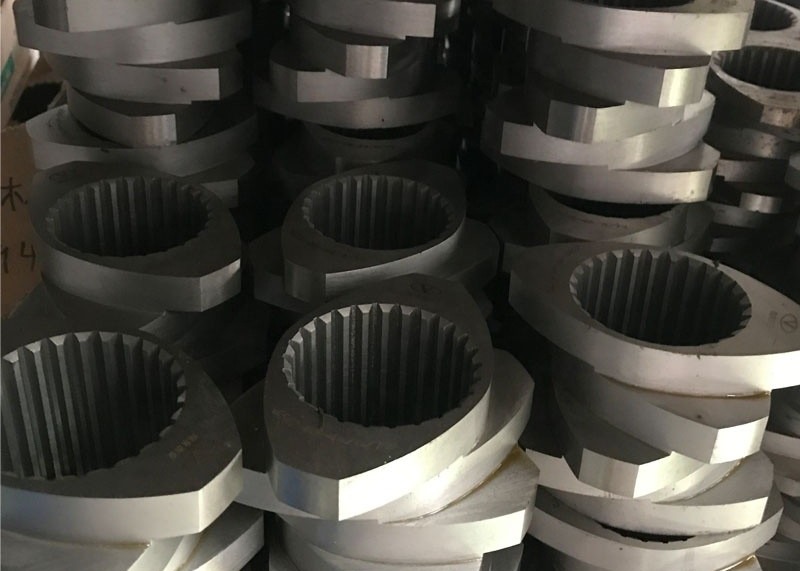

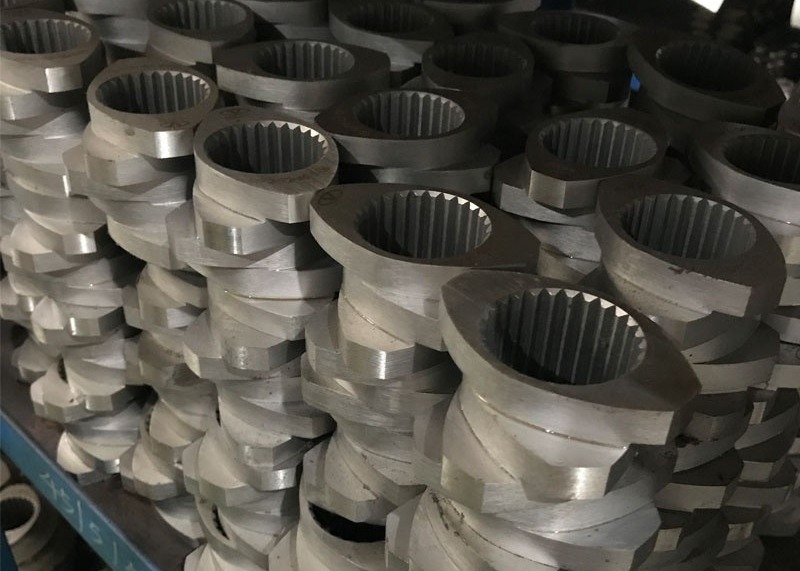

4.映像:
