対ねじプラスチック押出機のためのねじそしてバレル
1. 記述
シャフトはトルクの配分のためによいスプラインの設計である。
40CrNiMoA材料を使用して、小型であることは造り、処理によって高められ、物質的なトルクは熱処理プロセスによって改善される。
材料の化学成分:
| 要素 | C | Mn | Cr | NI | Mo |
| 内容 | 0.37-0.44 | 0.50-0.80 | 0.60-0.90 | 1.25-1.65 | 0.15-0.25 |
2。対ねじ押出機ねじ要素変数:
|
モデル |
ねじ主要な直径（D/mm） | ねじマイナーな直径（d/mm） | D/d | 中心間距離（mm） |
| BM-20 | 21.7 | 14 | 1.55 | 18 |
| BM-25 | 25 | 16.1 | 1.55 | 21.2 |
| BM-35 | 35.6 | 23.6 | 1.51 | 30 |
| BM-50 | 50.5 | 32.5 | 1.55 | 42 |
| BM-52 | 51.4 | 33.8 | 1.52 | 43 |
| BM-60 | 59.6 | 43.8 | 1.37 | 52 |
| BM-65 | 62.4 | 40.5 | 1.54 | 52 |
| BM-68 | 69 | 49 | 1.40 | 60 |
| BM-70 | 70.6 | 47.4 | 1.49 | 60 |
| BM-75 | 71 | 47 | 1.51 | 60 |
3.材料の機械特性
密度（kg/m3）:約7830
弾性率（GPa）:209
引張強さ:b （MPa）:≥ 980 （100）
降伏強さ:s （MPa）:≥ 835 （85）
延長は5%である:≥ 12
横断面（%）の減少率:≥ 55
（j）影響エネルギーAkv:≥ 78
アルファkv （J/cm）の影響の靭性の価値:≥ 98 （10）

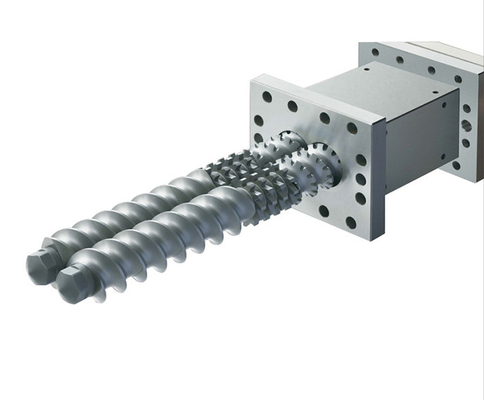

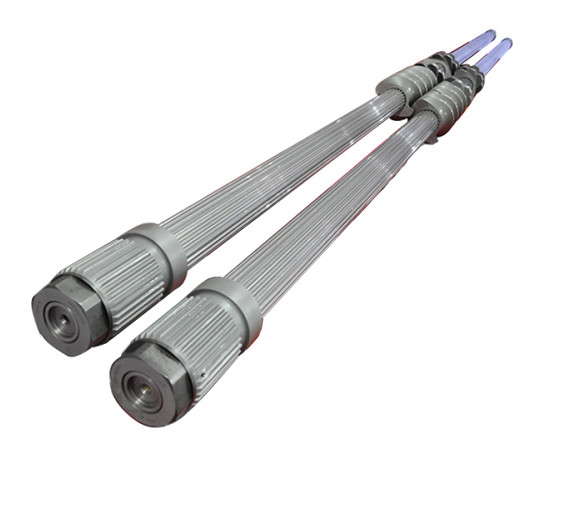

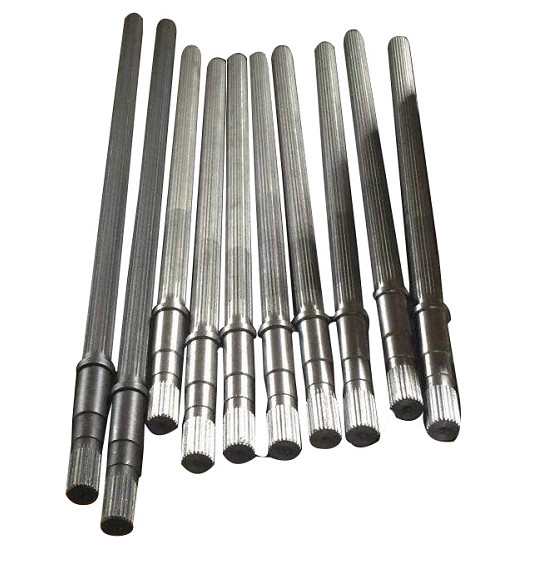

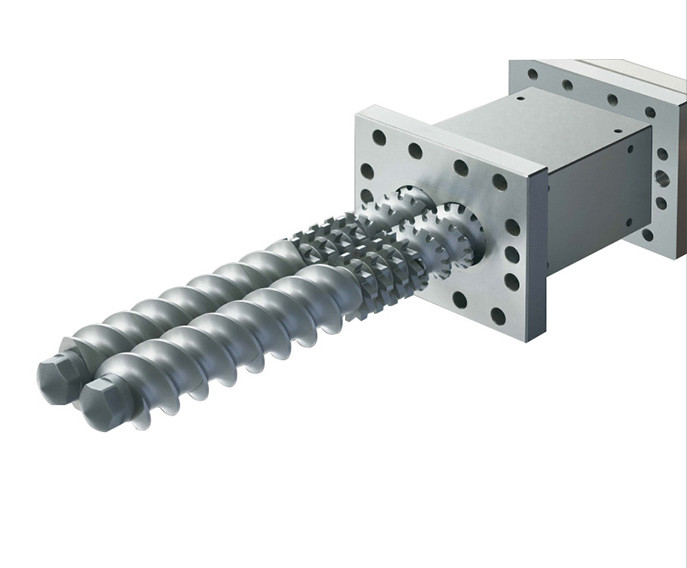

4.映像:
