対ねじ押出機のためのカスタマイズされたねじ要素
1. 記述
各機能のためのねじエレメント タイプ:の与圧、ガス抜き混合する、溶けること供給
残余がねじ飛行およびはっきりしている努力に残っていないようにintermeshingねじは互いを拭くために狭い整理と共同回し、こうして減る。
ねじ要素siの機能は主に材料を運ぶのが常であった。供給におよびガスを抜くセクションに一般に物質的な運搬およびガスを抜くことを改善する長いピッチがある。低い見掛け密度の材料のために、供給セクションは供給容量を高めるのに深いチャネルの部品を使用できる。メーターで計ることは区分されたねじ要素一般に採用するダイスの頭部で材料の密度を加圧したり、改善するのに使用され放出をより安定したようにする小さいピッチを突き出た。
練るブロックは材料の溶け、混合のために一般に使用される。熱エネルギーは機械せん断によって発生する。バレルの暖房とともに材料をもっと均等に配るために、材料は特別な要素と、すぐに溶け、混合することができる。
| コード | 製品コード | Materislの合金 | HRC | 耐食性 |
| BLM-02 | ニッケルの基礎合金 | 52-56 | 8 | |
| B | BLM-03 | ニッケルの基礎合金
|
52-56 | 9 |
| C | BLM-04 | ニッケルの基礎合金 | 40-45 | 8 |
| D | BLM-05 | ニッケルの基礎炭化タングステンの合金 | 56-60 | 8 |

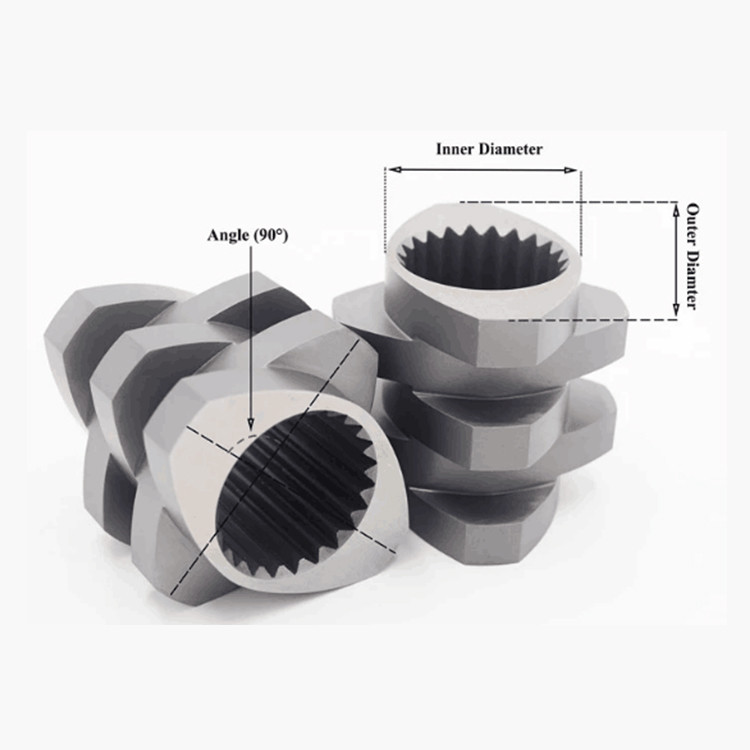

2。対ねじ押出機ねじ要素変数:
|
モデル |
ねじ主要な直径（D/mm） | ねじマイナーな直径（d/mm） | D/d | 中心間距離（mm） |
| BM-20 | 21.7 | 14 | 1.55 | 18 |
| BM-25 | 25 | 16.1 | 1.55 | 21.2 |
| BM-35 | 35.6 | 23.6 | 1.51 | 30 |
| BM-50 | 50.5 | 32.5 | 1.55 | 42 |
| BM-52 | 51.4 | 33.8 | 1.52 | 43 |
| BM-60 | 59.6 | 43.8 | 1.37 | 52 |
| BM-65 | 62.4 | 40.5 | 1.54 | 52 |
| BM-68 | 69 | 49 | 1.40 | 60 |
| BM-70 | 70.6 | 47.4 | 1.49 | 60 |
| BM-75 | 71 | 47 | 1.51 | 60 |
3。 ねじシャフト システムは次によって特徴付けられる:
さまざまなピッチおよび長さのねじ要素
さまざまな角度の練るブロックはの、練るディスクの数およびディスク幅ぐらつく
ねじを修理するねじ先端は軸方向に置いた
ねじシャフトとねじ要素間の力流れを保障するギヤ歯の関係。

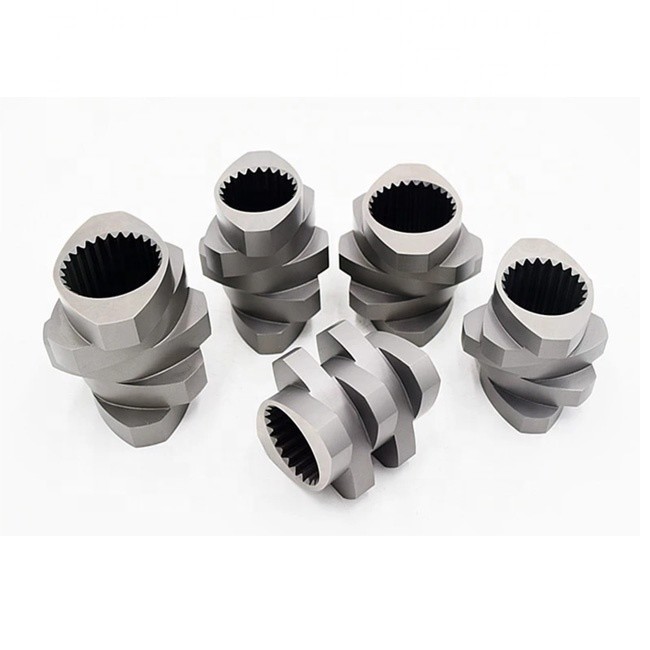

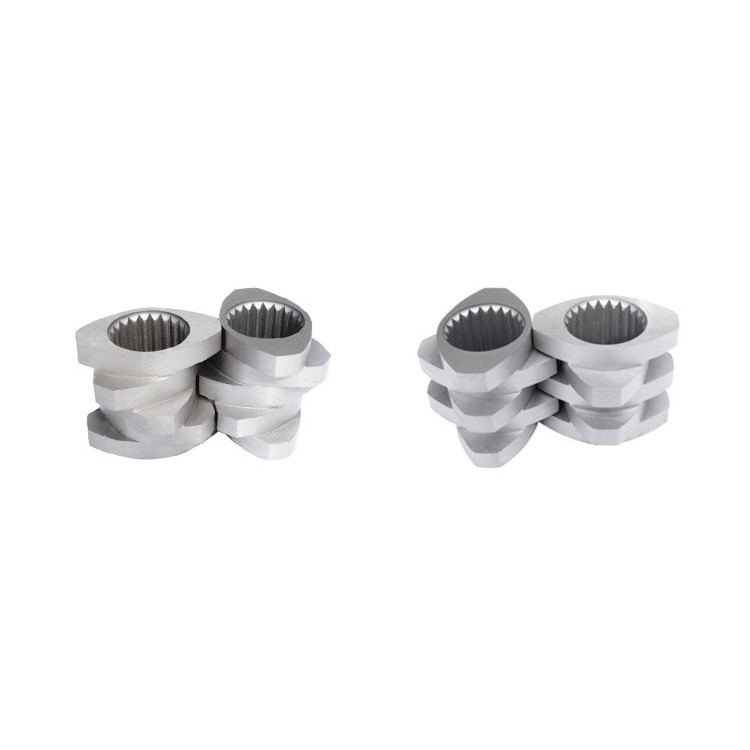

4.映像:
