平行対ねじ押出機を共同回すための予備品
1. 記述

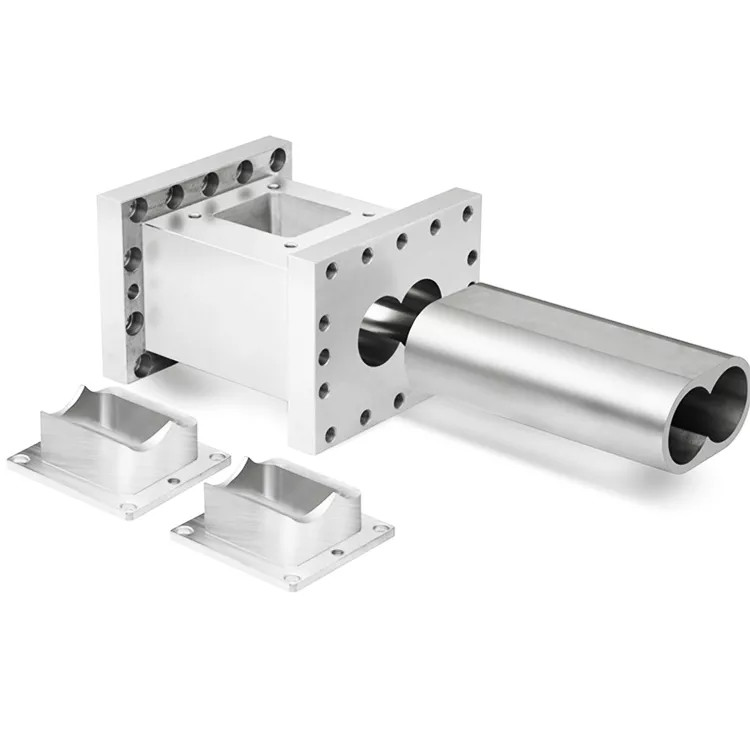

各適用のためのバレルの割り当ての精密な配列のモジュラー原則。各バレル セクションの温度は別に置くことができる。電気ヒーターの貝は水と熱することを提供し、得られる冷却する。バレル、またねじおよび練る要素は標準的な版の窒化物の鋼鉄からなされる;耐久力のある版はそれぞれの条件に相当して適した材料から、成っている。
| コード | 製品コード | Materislの合金 | HRC | 耐食性 |
| BLM-02 | ニッケルの基礎合金 | 52-56 | 8 | |
| B | BLM-03 | ニッケルの基礎合金
|
52-56 | 9 |
| C | BLM-04 | ニッケルの基礎合金 | 40-45 | 8 |
| D | BLM-05 | ニッケルの基礎炭化タングステンの合金 | 56-60 | 8 |
2 . 対ねじ押出機ねじ要素変数:
|
モデル |
ねじ主要な直径（D/mm） | ねじマイナーな直径（d/mm） | D/d | 中心間距離（mm） |
| BM-20 | 21.7 | 14 | 1.55 | 18 |
| BM-25 | 25 | 16.1 | 1.55 | 21.2 |
| BM-35 | 35.6 | 23.6 | 1.51 | 30 |
| BM-50 | 50.5 | 32.5 | 1.55 | 42 |
| BM-52 | 51.4 | 33.8 | 1.52 | 43 |
| BM-60 | 59.6 | 43.8 | 1.37 | 52 |
| BM-65 | 62.4 | 40.5 | 1.54 | 52 |
| BM-68 | 69 | 49 | 1.40 | 60 |
| BM-70 | 70.6 | 47.4 | 1.49 | 60 |
| BM-75 | 71 | 47 | 1.51 | 60 |

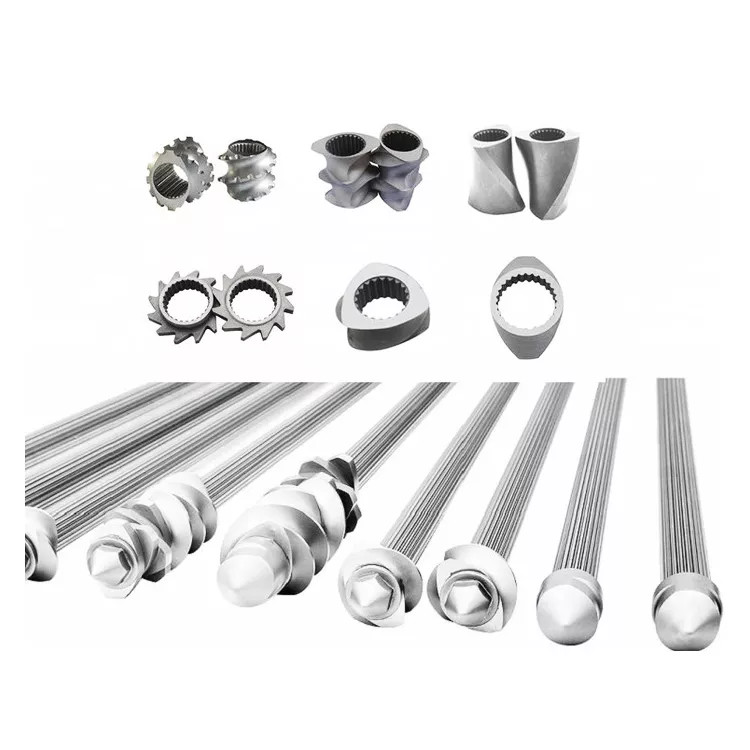

3。 ねじシャフト システムは次によって特徴付けられる:
さまざまなピッチおよび長さのねじ要素
さまざまな角度の練るブロックはの、練るディスクの数およびディスク幅ぐらつく
ねじを修理するねじ先端は軸方向に置いた
ねじシャフトとねじ要素間の力流れを保障するギヤ歯の関係。
4.映像:
