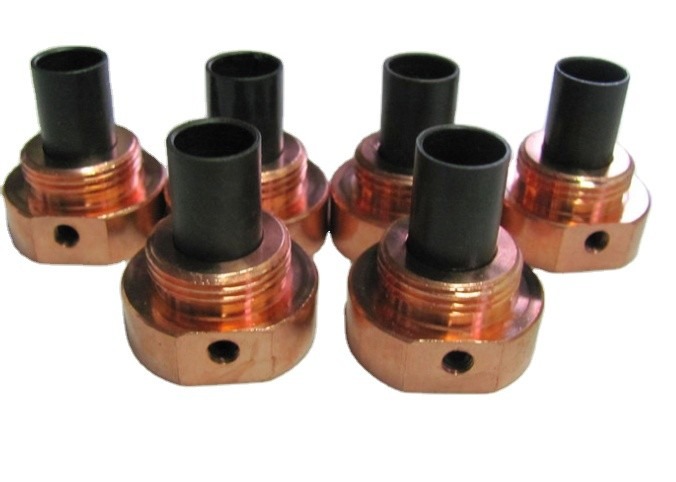

KCF ストッド 溶接電極付きの溶接ガイド袖
1 記述:
ブルーレジスタンス・ウェルディングは,様々な材料のガイド・スリーブ,ロケーション・ピン,KCFブッシング,KCFスリーブを製造し供給しています.シリコンナイトリドセラミックなど標準サイズM4,M5,M6,M8,M10,M12,7/16 kcfの袖は常に在庫です.特定の仕様は,あなたの図面に従ってカスタマイズすることができます.問い合わせを歓迎します.
KCFガイドピン/スリーブは保温コーティングではなく,剥がれない特別加工された保温材料です.
抵抗溶接アプリケーションで数十年使用されています. 表面に隔離された皮膚があります. 任意の形が迅速に作れます. 私たちの標準形はビジネスで安価です.
KCF溶接ガイドスリーブは,通常,金属のスプードを工件物に結合するためにスプード溶接電極を使用するスプード溶接アプリケーションで使用されます.溶接プロセス中にスプード溶接電極に隔離と保護を提供するように設計されている.
KCF 溶接ガイドスリーブをスプード溶接電極で使用する場合,溶接前に電極の上にスリーブを置く.その後,電極は袖を通って挿入され,作業部件に配置袖は電極が工品に粘着するのを防ぎ,電極を損傷させ,溶接の質を低下させる.
ストッド溶接に加えて,KCFスリーブはボルト溶接アプリケーションにも使用できます.ボルト溶接では,スレッド付きストッドが工件物に溶接され,安全なスレッド付き接続を作成します.ボルト溶接のためのKCFスリーブは,スレッドスプードの上にフィットし,溶接プロセス中にスプードに保温と保護を提供するように設計されています.
2, KCFガイドピンの技術仕様
ピン材料:KCF,AL2O3,ZrO2,Si3N4,セラミック,ステンレス鋼など
KCFピンの直径:M4,M5,M6,M8,M10,M12...
適用:KCFガイドピンは,投射溶接,ノット溶接,スプード溶接に広く使用されています
(3) 利点:
▲高温耐久性
▲ 優れた熱衝撃耐性
▲ 優れた耐磨性
▲ 機械的疲労とクレイプ抵抗
▲ 優れた防湿特性,酸化抵抗性
▲ 棒の形を処理するには便利で,期間は短くなる
4, KCF標準ピン
|
|
A について |
B について |
C について |
D |
E について |
F について |
G |
L について |
Q について |
R |
|
KCF-M4-(B) |
3.2 |
4・7 |
10 |
5 |
2 |
22 |
4 |
31 |
2.5 |
9 |
|
KCF-M5-(B) |
4.1 |
5・8 |
10 |
6 |
2.5 |
22 |
4 |
32 |
3 |
13.3 |
|
KCF-M6-(B) |
4.9 |
6・9 |
10 |
7 |
2.5 |
22 |
3 |
32 |
3.5 |
15.5 |
|
KCF-M8-(B) |
6.8 |
8・11 |
12 |
8 |
3 |
23 |
3 |
34 |
5 |
17.5 |
|
KCF-M10-B |
8.5 |
10・13 |
15 |
10 |
3.5 |
24 |
3 |
37 |
7 |
30.5 |
|
KCF-M7/16-(B) |
9.7 |
11・14 |
16 |
12 |
4 |
24 |
3 |
39 |
8 |
37.5 |
|
KCF-12-b) |
10.4 |
12・15 |
16 |
12 |
4 |
24 |
3 |
39 |
9 |
41 |

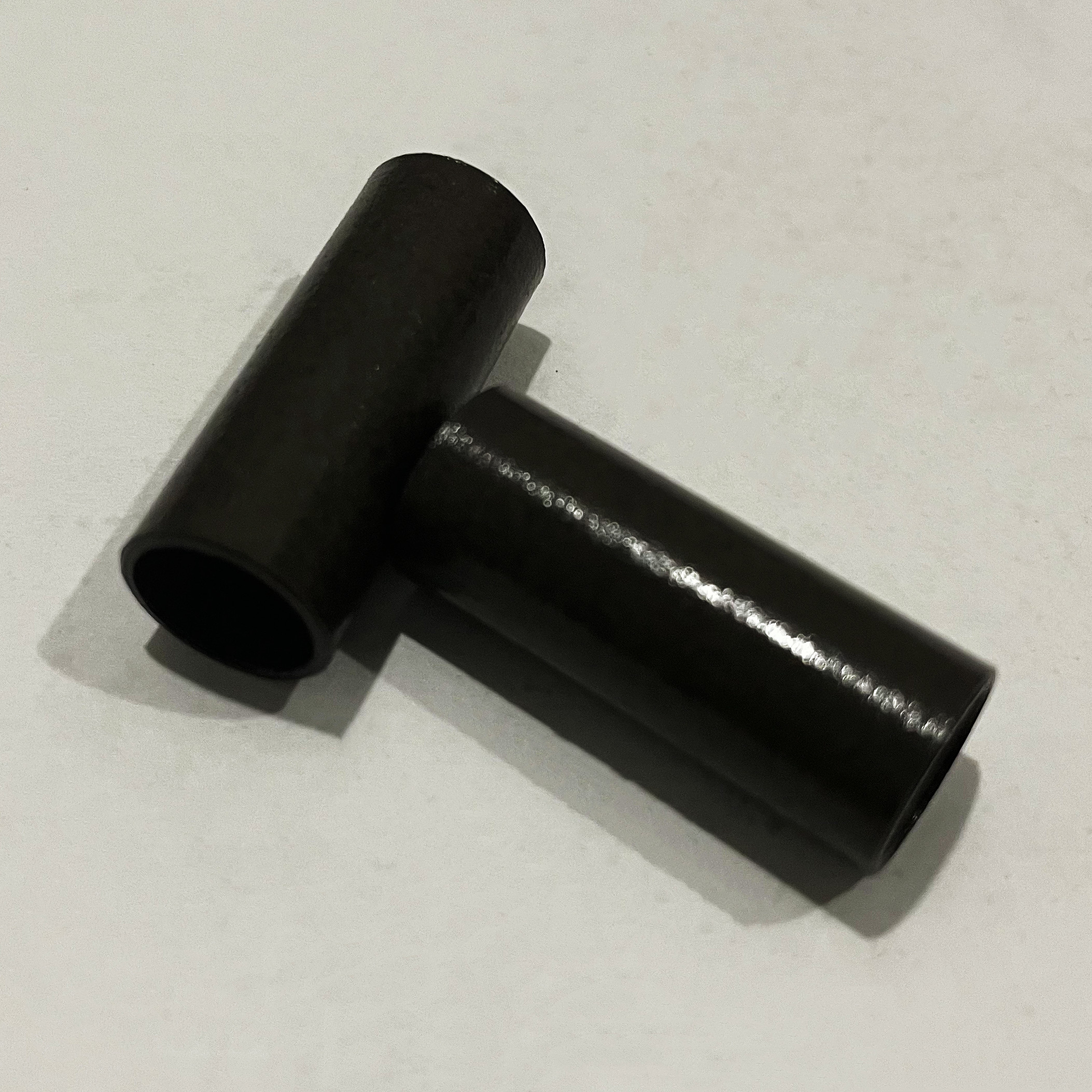

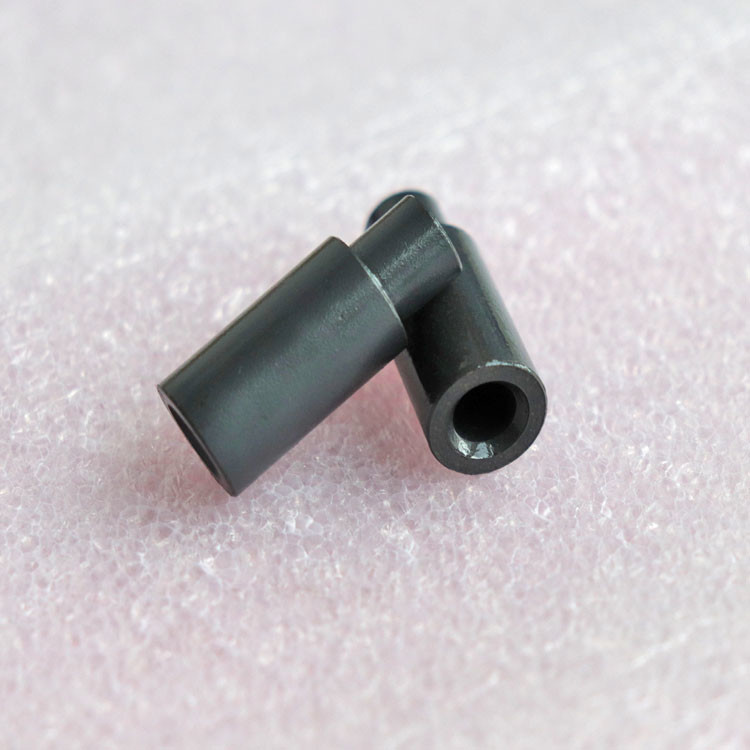

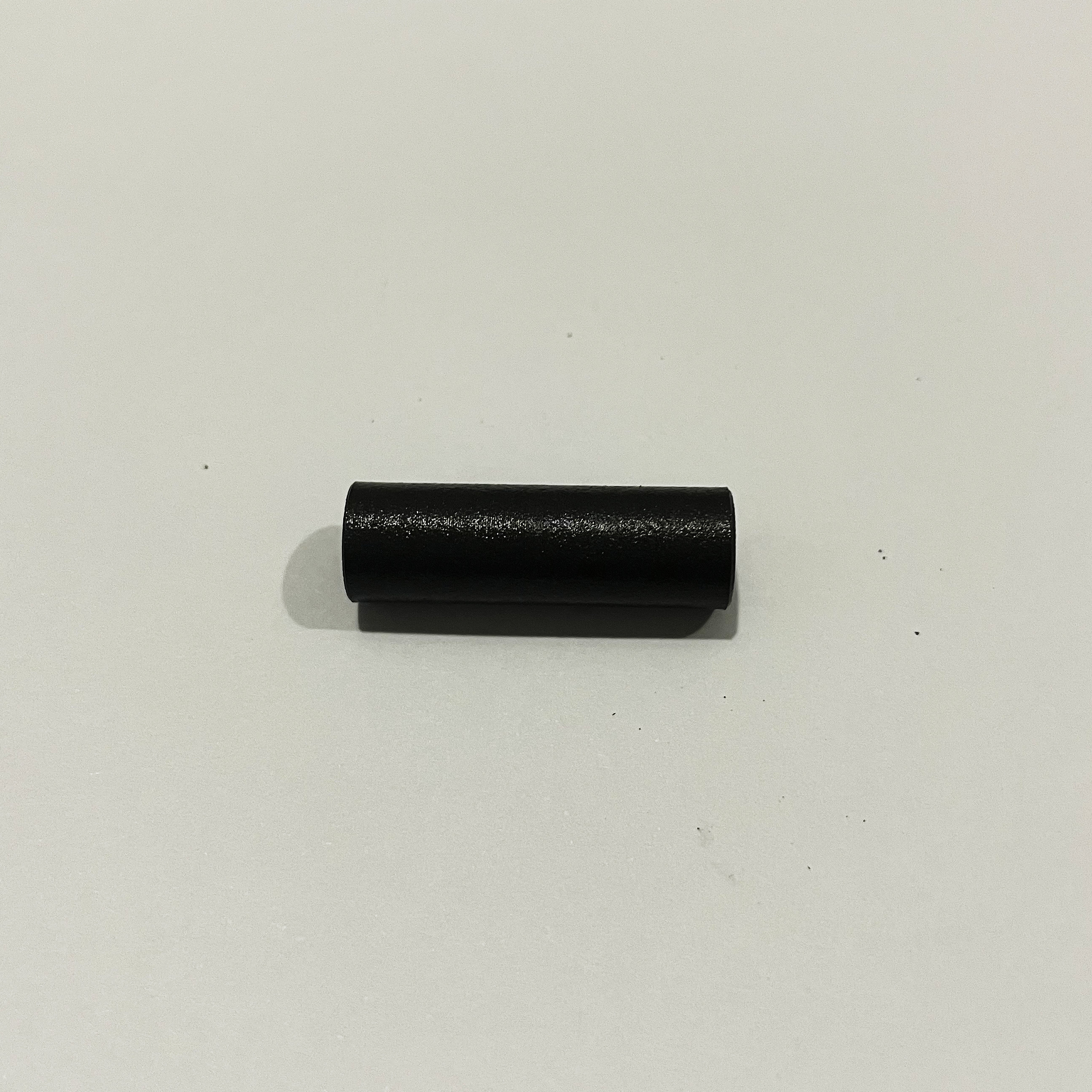

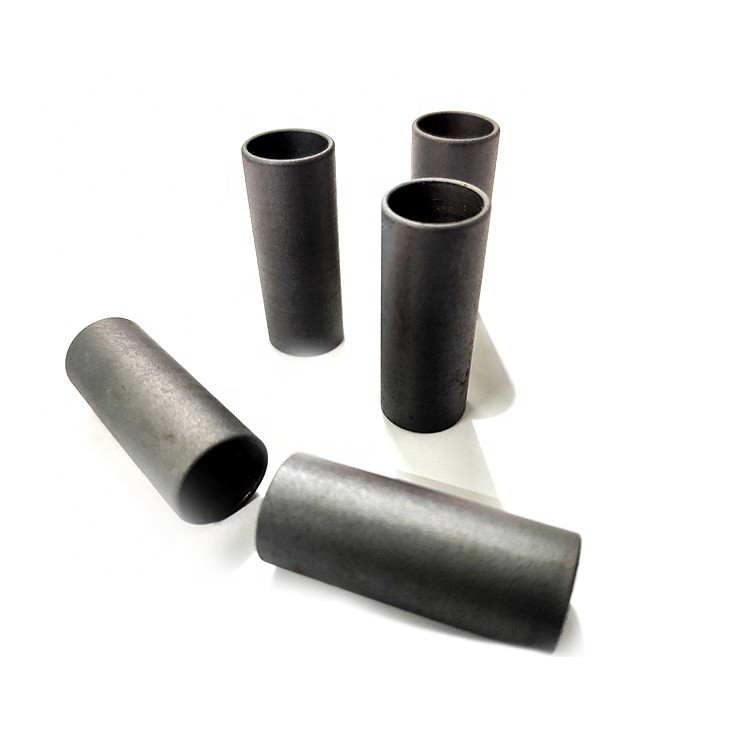

5 もっと写真
